KCZ4-1T单相全控(半控)控制板



一、概述
  KCZ4-1T单相全控(半控)控制板是专门设计用于单相晶闸管系统中作为四个晶闸管的触发使用的。在使用中,它不需外接同步变压器、电源变压器及脉冲变压器,可用于单相桥式全控、半控、半波整流及调压系统中作晶闸管的触发,所以可用于电动机励磁、小功率直流调速、小功率电解和电镀及直流电源等系统中。

二、主要设计特点
  1.输出为调制脉冲,可直接触发四只1650A以下的晶闸管元件。
  2.板内含有IP调节器,积分时间常数和比例放大倍数可单独调节,给现场调试等带来了很大的方便。
  3.板内含有过流、过压及截流、截压保护,且保护门槛可调。
  4.板内含有自身工作的直流电源。
  5.故障保护后输出,一组常开(闭)触点信号,使用户可方便的用来分断主电路。
  6.给定可通过板内的给定积分器,亦可不用板内给定积分器而直接给定。

三、正常工作条件
  KCZ4-1T控制板可以在下列条件下正常工作:
  1.海拔不超过1500m;
  2.使用环境温度为-10~45℃;
  3.空气相对湿度为≤90%;
  4.周围无导电、易爆尘埃,无腐蚀和破坏绝缘的气体;
  5.无剧烈振动及冲击。

四、使用须知
  1.外形及安装尺寸
  KCZ4-1T控制板的外形及外形尺寸为:长×宽×高=260mm×155mm×55mm,其安装孔距为长×宽=250mm×145mm,安装孔径为4-ф4.5。
  2.元件布置图

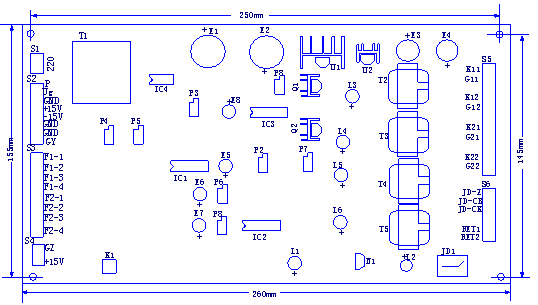

  KCZ4-1T控制板的元件布置如图1所示,图中标出了其外形尺寸和安装尺寸。
              图1 KCZ4-1T控制板的元件布置图
  3.各电位器的作用及使用方法
  KCZ4-1T控制板内有P2~P9共8个电位器。各电位器的作用及调节方法如下:
  (1) 电位器P2为给定积分上升时间调节电位器,当通过KCZ4-1T板内的给定积分器实现时,可以利用该电位器来调节给定积分的时间长短,顺时针调节给定积分时间变长,逆时针调节给定积分时间变短。
  (2) 电位器P3为IP调节器积分时间调节电位器,顺时针调节给定积分时间变长,逆时针调节给定积分时间变短。
  (3) 电位器P7为IP调节器比例系数调节电位器,顺时针调节比例放大倍数变大,逆时针调节比例放大倍数变小。

  (4) 电位器P4为最大〆角限幅调节电位器,顺时针调节〆max减小,逆时针调节〆max增大。出厂时〆max已调为180°,若用户系统负载为电阻性,则RP4不需调节。
  (5) 电位器P5为最小〆角限幅调节电位器,顺时针调节〆min减小,逆时针调节〆min增大。出厂时〆min已调为0°,一般用户使用中不需调节。
  (6) 电位器P6为闭环反馈信号幅值调节电位器,顺时针调节闭环反馈信号幅值增大,逆时针调节闭环反馈信号幅值减小。
  (7) 电位器P8为保护取样信号实际值调节电位器,顺时针调节保护取样信号实际值增大,逆时针调节保护取样信号实际值减小。
4.正确接线

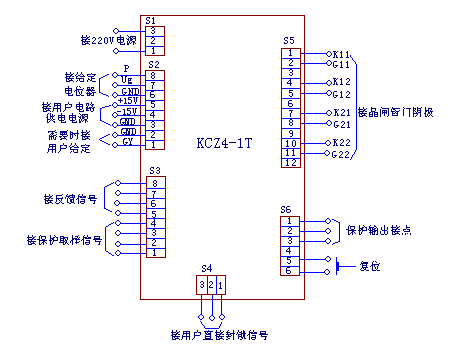

  KCZ4-1T控制板的对外接线如图2所示。使用中应按下列说明接线:
  (1) 插座S1的引脚3(S1-3)与引脚1(S1-1)之间接220V交流电源,引脚2是空脚。
  (2) 插座S2的三个引脚S2-8、S2-7、S2-6之间接一阻值为10kΩ、功率为3W的电位器,其中P与GND两端接该电位器的两固定端,而Ug接电位器的中间滑动端。S2-5、S2-4、S2-3分别为+15V、-15V、GND,它们可提供给用户使用,若用户系统外接霍尔传感器,则可作为传感器的供电电源连接端。S2-2与S2-1分别为GND和GY端,该两端用来在用户不使用KCZ4-1T板内的给定积分器时(此时S2-8、S2-7、S2-6悬空),直接输入移相控制信号,S2-1与S2-2分别为0~-10V与GND。若用户使用板内的给定积分器(即从S2-8、S2-7、S2-6输入控制信号时),则此两端悬空。
  (3) 插座S3的S3-8、S3-7、S3-6、S3-5用来接构成闭环控制的反馈信号,若为电压闭环,它们用来接输出电压反馈信号;若为电流闭环,则用来接电流取样信号。在反馈信号为直流时接S3-8与S3-7,此时S3-6、S3-5悬空;若反馈信号为交流,则S3-8与S3-7悬空,S3-6、S3-5接交流反馈信号。
  (4) 插座S3的S3-4~S3-1用来接入保护取样信号。当S3-8~S3-5为电流反馈信号时, S3-4~S3-1接电压取样信号;当S3-8~S3-5为电压反馈信号时,则S3-4~S3-1接电流取样信号。若保护取样信号为直流时,则S3-4与S3-3接取样信号(S3-4接高电位,S3-3接低电位),此时S3-2、S3-1悬空;若保护取样信号为交流时,则S3-2、S3-1接交流取样信号,S3-4与S3-3悬空。
  (5) 插座S4的S4-2为空脚,S4-1为+15V,S3-3用来输入外部故障保护信号(高电平有效),如果在S4-1与S4-3接入一故障(如过热、熔断器熔断、冷却水压不够)状况下为闭合的接点信号,则可在故障时封锁触发脉冲并使保护继电器动作。
  (6) 插座S5的S5-1、S5-2、S5-4、S5-5、S5-7、S5-8、S5-10、S5-11为四路门极控制信号输出端(其中K代表接阴极,G代表接阳极)。若KCZ4-1T控制的为单相全控桥,则直接将此8根线分别与被触发晶闸管的门阴极相连。当KCZ4-1T控制板控制的为单相半控桥时,可接S5-1、S5-2与S5-7、S5-8两组,而S5-4、S5-5与S5-10、S5-11悬空,或接S5-4、S5-5与S5-10、S5-11两组,而S5-1、S5-2与S5-7、S5-8两组悬空。
  (7) 插座S6的S6-1、S6-2、S6-3为保护继电器的一对触点输出端,其中S6-1为公共端,S6-1与S6-2之间为常闭接点,而S6-1与S6-3之间为常开接点,接点允许容量为直流+24V/5A,交流220V/0.1A。
  (8) 插座S6-5与S6-6之间接常开复位按钮,用于故障条件下系统的复位。

             图2 KCZ4-1T控制板的对外接线图
5.对模拟反馈信号及保护信号的要求
(1) 直流电压信号为0~10V,三相及单相交流电压信号为0~10V。
(2) 单相交流信号为0~100mA,使用这类电流信号时,在板上应把接入量对应的连接线“1”(“2”)接上。
(3) 当电流检测使用直流传感器,输出为4~20mA标准信号时,应从S3-8与S3-7(或S3-4与S3-3)接入信号的同时,把连线“1”(“2”)接通,并把R28(或RH)换为510Ω。

五、使用中应特别注意的问题
(1) 从KCZ4-1T控制板到晶闸管门阴极的引线(G11、K11;G12、K12;G21、K21;G22、K22)应使用双绞线或同轴电缆屏蔽线,且引线不应该太长。
(2) 当使用交流电流互感器取样时,应在电流互感器的副边牢固并接取样电阻,把电流信号变为电压信号后,再接入对应的引脚,S3-6与S3-5或S3-2与S3-1。
(3) 电位器P4、P5出厂前已调试好,一般用户不需要调试。
(4) 电位器P3与P1供用户在调试时调节闭环调节器的参数,使用中应按负载参数情况进行调节和匹配。
(5) KCZ4-1T板内已设定过电压(或过电流)及截流(截压)门槛为5.5伏,使用中应特别注意。
