KCZ6SM-1数字式晶闸管开环触发控制板



  KCZ6SM-1数字式晶闸管触发控制板是应用我公司独有的KC-198专用集成电路芯片开发的全数字式晶闸管开环触发控制板,它具有数字化控制,输出脉冲对称性好,使用中可用同步变压器也可不用同步变压器,具有自对相功能等优良性能,可用来取代模拟式KCZ6.0控制板。

一、主要技术参数与特点

1.直接380V供电,板内含有自身工作所需的+15V,+5V,+24V电源生成环节。

2.具有缺相、外部故障(如冷却水系统故障)、自身工作电源欠压保护功能。

3.板内含有脉冲变压器及脉冲隔离和整形环节,输出可直接触发六只5~1650A/100~3500V的晶闸管。

4.板内没有任何需要调节的电位器,使用中不需任何调整,应用极为方便。

二、正常工作条件

KCZ6SM-1数字式晶闸管开环触发控制板在下列条件下可正常工作。

1.海拔不超过1500m;

2.使用环境温度为-10~45℃;

3.空气相对湿度为≤90%(相对环境温度为20℃时);

4.周围无导电、易爆尘埃,无腐蚀和破坏绝缘的气体;

5.无剧烈振动及冲击。

三、用户须知及接线方法

3.1 用户须知

1.KCZ6SM-1数字式晶闸管开环触发控制板中的KC-198专用控制芯片是由美国生产的可编程逻辑芯片,内写了我公司编制的智能化软件,由于该集成电路为CMOS器件,所以使用中要谨防静电造成击穿而造成损坏,所以要切忌直接用手触摸KC-198集成电路的引脚,也不要用万用表去量测该集成电路的引脚。

2.KCZ6SM-1数字式晶闸管开环触发控制板为开环控制板,其工作机理为负逻辑,即移相控制电压升高时,对应晶闸管的导通角减小,即晶闸管变流器的输出电压降低,而当移相控制电压降低时,对应晶闸管的导通角增大,即晶闸管变流器的输出电压升高,这一点应特别注意。

3.KCZ6SM-1数字式晶闸管开环触发控制板安装时采用平面安装,其采用四孔安装,安装孔径为4-ф4.5。图1给出其元件布置图。

4.KCZ6SM-1数字式晶闸管开环触发控制板安装时其背面距导电安装板的距离应大于20mm,其安装位置的上下、左右应留有拔接插件的空间,板下方200mm内应无发热较大的器件。

5.连接导线面积应≥0.5mm2的软导线,各反馈保护信号、给定电位器及脉冲输出线要用双绞线,每100mm不得少于8~10绞,从该控制板的输出G1、K1~G6、K6至被触发的六路晶闸管门阴极之间的引线应尽可能的短,并尽可能使用双绞线或同轴电缆屏蔽线。

6.KCZ6SM-1数字式晶闸管开环触发控制板标准使用是不用同步变压器,直接用于工作系统线电压≤660V的系统中(出厂时按380V选择的电阻),当用户系统工作电压高于660V或电压很低(低于10V)时,建议使用同步变压器,同步变压器二次侧线电压为380V,此时对应G1、K1 ;G4、K4的那个臂的同步电压接KCZ6SM-1控制板N4插座中的TA,而对应G3、K3 ;G6、K6的那个臂的同步电压接KCZ6SM-1控制板N3插座中的TB,而对应G2、K2 ;G5、K5的那个臂的同步电压接KCZ6SM-1控制板N2插座中的TC,在此情况下,把板上标有A、B、C三处的1与3点断开,而把1与2短接便可。

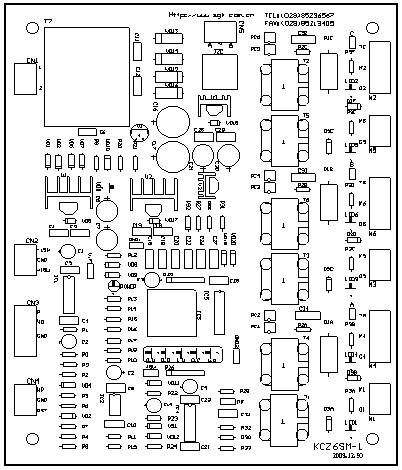

图1 KCZ6SM-1数字式晶闸管开环触发控制板元件布置图

3.2 正确接线

  KCZ6SM-1数字式晶闸管开环触发控制板对外引出共有11个接插件,各接插件的对外接线方法如下:

1.接插件N1、N2、N3、N4、N5、N6中的G1、K1;G2、K2;G3、K3;G4、K4;G5、K5;G6、K6接对应被触发的六路晶闸管的门阴极。

2.接插件CN1中的引脚1与引脚2接380V供电电源。

3.接插件CN2中的引脚1(-15V)、引脚2(GND)、引脚3(+15V)为提供给用户使用的两路正负电源,该电源允许负载能力为20mA。

4.接插件CN3的引脚1(P)、引脚2(Ug)、引脚3和引脚4(GND)之间外接给定电位器,其中引脚3和引脚4为参考地,引脚1为电源+15V,而引脚2接电位器的中间滑动端。

5.接插件CN4的引脚1(Wp)与引脚2之间接外部故障保护(故障时为分断)的接点,用来进行冷却系统故障或其他故障保护,不用时应短接。引脚3(RST)与引脚4(GND)之间外接复位按钮,用在故障时使该两点短接进行复位。

6.接插件CN5中的引脚1(NC)、引脚2(Z)、引脚3(NO)为综合保护继电器的三个引出端,其中引脚2为公共端,引脚1与引脚2之间为常闭接点,而引脚1与引脚3之间为常开接点,触点容量为220V/1A或380V/0.5A,该三个引脚中任一对接点接保护或报警电路,作为分断用户主电路的动作接点。

3.3 参数限制

  KCZ6SM-1数字式晶闸管开环控制板的输入、输出负载能力为:

1.输入参数:

(1) 供电电源380V,负载电流最大0.1A。

(2) TA、TC、TB同步输入电压范围30V~380V/0.1A(可通过调整限流电阻来实现)。

2.输出参数

(1) CN2对应+15V、-15V电源最大负载能力20mA。

(2) G1、K1~G6、K6最大负载电流400mA,最高空载电压幅值+12V。

(3) 可触发晶闸管容量位于5~1650A/100~2500V范围内的六个晶闸管。

3.4 应用举例

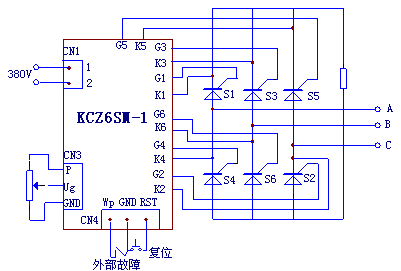

  图2给出了KCZ6SM-1控制板在三相晶闸管可控整流系统中的应用原理图。该种使用中未用同步变压器,该系统应用水冷却,所接插件CN1的引脚2与引脚4之间接水压继电器的触点。


图2 KCZ6SM-1控制板在三相晶闸管可控整流系统中的应用原理图
