KCZ2单相桥式全控(半控)桥开环触发板

一、概述
   KCZ2单相桥式全控(半控)开环触发板是根据用户对原KJZ2板的意见而改型开发的。与KJ2板相比,它具有下述优点及特点:
 1.带有整流稳压环节可产生+15V、-15V及+24V电源除供该板本身使用外,还可以供用户系统使用。
 2.应用进口原装的TCA785取代KJ004,应用555取代KJ042,故整个板子的外形尺寸更为减小,结构更加紧凑,集成度进一步提高,所用分立器件个数大为减少。
 3.对外出线一改原插件箱式的双面接插件为垂直板面的两个接插件,使用中不需要插件箱,安装更为方便灵活。
 4.板内含有差分器及输出脉冲最大控制角〆max与最小控制角〆min限幅,所以与调节器配合及应用更加方便。
 5.输出为脉冲列,可减少脉冲变压器的体积及工作电源功率。
 6.板内含有过流保护及外部故障保护功能,保护后一则封脉冲,二则分断用户系统主电路使用更加可靠。
 7.可板内控制,亦可板外控制移相,满足了不同用户的需要。

二、主要技术参数
 1.输入交流电压:双18V/0.5A;
 2.输入移相控制电压范围:+0~12V;
 3.移相范围:170°;
 4.输出脉冲形式:脉冲列;
 5.具有内部过流或过压保护功能;
 6.具有外部故障保护输入端口(低电平有效);
 7.输出脉冲g1、g2电流幅值200mA;
 8.输出两路相位互差180度的触发脉冲,可用于单相桥式全控(半控)及单相双半波可控整流系统或单相交流调压系统。
 9.可与外配PI调节器相配组成闭环控制系统;
 10.外形尺寸:长×宽×高=146mm×85mm×30mm;
 11.安装尺寸:四孔4.5mm,孔距137mm×75mm;
 12.保护继电器常闭接点容量220V/1A或380V/0.5A。

三、使用方法

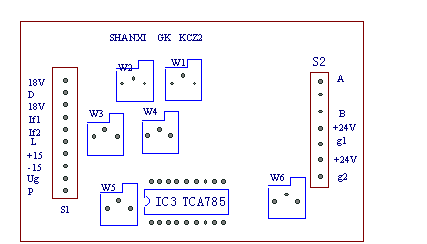

  KCZ2板的主要元件布置示意图如图1所示,从图1显见,板内共有六个电位器,对外引出应用了两个接插件。



图1 KCZ2单相晶闸管开环触发板的元件布置示图

各电位器的作用及调节方法:
 1.W1为电流(或电压)取样调节电位器,顺时针调节取样值减小,逆时针调节取样值增加。
 2.W2为过流(或过压)保护门槛调节电位器,顺时针调节该保护门槛减小,逆时针调节该保护门槛增加。
 3.W3为板内控制给定电位器,逆时针调节给定电压增加,顺时针调节给定电压减小,当用户外接电位器给定时,请将该电位器逆时针旋到头,即内部给定电位器位于给定最大位置。
 4.W4为差分器输出电压调节电位器,顺时针调节差分器输出电压减小,逆时针调节差分器输出电压增加,该电位器的最佳位置即应满足给定电压为最大时差分器输出电压为零(对应触发脉冲控制角α为零度),给定电压Ug为零时,差分器输出电压为最大(对应触发脉冲控制角α为180°),一般出厂前已经调好,用户不需要再调节。
 5.W5为最大〆角限幅调节电位器,顺时针调节最大〆角限幅值增加,逆时针调节最大〆角限幅值减小,一般出厂前已调好,用户不需要调节。
 6.W6为同步锯齿波幅值调节电位器,顺时针调节锯齿波幅值增加,逆时针调节锯齿波幅值减小。一般出厂前已调好,用户不需要调节。
 接插件的对外接线方法:
 1.接插件S1中的18V、D、18V接一具有中间抽头的变压器之双交流18V绕组,其中D接中间抽头,而If1与If2接电流(或电压)信号取样值,在接电流取样值时,板子有过流保护功能,当If1与If2之间接电压信号取样值,则为过压保护,L接外部故障保护输入信号,低电压有效,其与内部的过流(或过压)保护为或的关系+15V、-15V为提供给用户的电源电压信号,Ug、P、D分别接外部给定电位器(阻值不小于5.6K,功率不小于0.5W)的中间头及两个固定端。
 2.接插件S2中的A、B之间为一常闭接点,其通常串在用户系统主接触器线包回路中用来进行保护后分断用户系统主电路,而+24V、g1;+24V、g2分别用来接脉冲末级板的输入端,在KCZ2板用于单相半波可控系统时,可只用+24V、g1(或+24V、g2)中的任一路,在KCZ2板用于单相桥式全控整流电路时,+24V、g1与+24V、g2分别接两个脉冲功放单元的输入。

四、应用举例
  KCZ2板的上述结构,决定了其不但可用于主电路为单相桥式半控,单相桥式全控,单相半波可控及单相双半波可控整流系统中作为晶闸管的移相触发,还可以用于单相交流调压系统中。

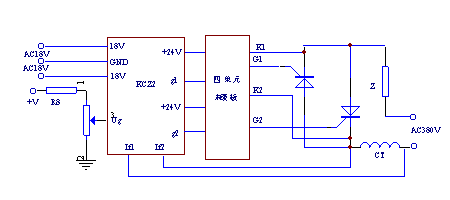

 1.用于单相交流调压系统,KCZ2板用于这类系统的原理电路如图2所示,图中CT为电流互感器,该系统应用了板内的过流保护功能。


图2 KCZ2板用于单相交流调压系统示图

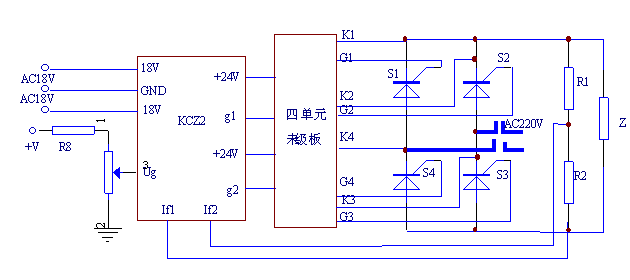

图3 KCZ2板用于单相桥式全控整流系统示图
