THP型三相缺相(错相)保护板

一、概述
   THP型三相缺相(错相)保护板是专为三相电源缺相或错相引起三相不平衡故障而设计的,他是以国家“八五”攻关成果—TH201专用三相缺相或错相保护厚膜集成电路为核心,外配以高质量的电阻及其他电子元件而制成的。它的主要设计特点如下:
 1.允许直接施加三相380V或三相30V,故可适用于用户系统有三相电源变压器或无三相电源变压器的场合。
 2.工作电源电压可为三相交流8V或单相交流18V。
 3.当三相电源不缺相或相序正常时,板内的绿色发光二极管亮,而当三相电源缺相或相序有错时,板内的红色发光二极管亮,并给出封锁外部电路的高电平或低电平信号,同时位于板内的继电器动作,其常闭触点可用来分断用户系统的主电路。
 4.对外连接用两个接插件,一个接强电,一个接弱电,满足了不同用户的需要。
 5.可方便的用于三相相序检测,错相或缺相报警,故可适用于三相交流电机的保护,并可广泛的用于一切使用三相交流电的工业领域做相序监控及保护。
二、使用方法

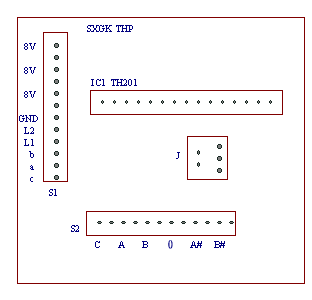

THP型三相缺相(错相)保护板的印制板外形尺寸为长×宽×高=100mm×70mm×40mm,其元件排列如图1所示。从该图显见THP板对外连线共有两个接插件,插件S1中的三个交流8V接三相电源变压器的副边,其从电源吸取的电流为30mA,该工作电源亦可接为一副边电压为交流18V的单相电源变压器的副边,其从电源吸取的电流为50mA,当用户系统设计有降压变压器时,则插件S1中的a、b、c及GND分别接副边电压为30V的三相电源变压器之副边,变压器副边应为星形接法,其中性点应接GND,此时,接插件S2中的A、B、C、O不接任何信号,处于悬空,剩余的L1、L2分别是保护后提供给用户的信号,L1在保护动作后为高电平,正常时为低电平;而L2在保护动作后为低电平,平时正常工作情况下时为高电平。插件S2中的A、B、C、O用在用户系统中没有降压变压器时,直接以交流三相380V输入进行相序检测缺相或错相保护时接电网A、B、C三相电压输入,此处O为三相电网零线连接端(此时插座S1中的a、b、c、GND应悬空不接),插件S2的有A#、B#之间为一常闭接点连接端,该触点容量为380V/0.5A或220V/1A,用在故障时分断用户系统主电路。


图1
三、实用举例

 图2给出了THP型保护板用于三相交流电机的缺相保护电路中的工作原理示图。图中JZ为主接触器
