KBSC6M-1、KBSC6F-1三相晶闸管控制触发板

1.概述
  KBSC6M-1、KBSC6F-1三相晶闸管控制触发板是新型多功能晶闸管控制触发板。主要由电源、调节器、移相控制、脉冲形成、脉冲放大及脉冲变压器(KBSC6M-1型有脉冲变压器)组成。并具有漏脉冲自动补偿、故障检测、综合逻辑控制等功能,其核心部件采用美国生产的高性能、高密度、大规模逻辑器件。使其内部电路除调节器外,从脉冲的移相、定宽、调制均实现数字化,触发器部分不需任何调整,而且可靠性高,脉冲对称度高,抗干扰能力强,反应速度快等特点。
  KBSC6M-1、KBSC6F-1控制板,适用于各种晶闸管直流稳压电源、直流稳流电源及有原逆变器。也可用于交流电路中作为交流相控调压器的控制单元。
  KBSC6M-1与KBSC6F-1板的区别仅在于KBSC6M-1板带输出脉冲变压器。KBSC6F-1板只带脉冲功率放大器而不带脉冲变压器,当与MF-1脉冲分配板配合使用时,可适用多个晶闸管串并联电路或其它需要增加触发功率的场合。
  该控制板在设计中征求了多方面的意见,采用了有效措施,使KBSC6N-1、KBSC6F-1控制板调试极为方便,大多数参数的设定都由电路内部自动设定,需要用户调整的电位器只有最大电压值及最大电流值的设定,所以具有极强的通用性和互换性。
  由于KBSC6M-1、KBSC6F-1控制板采用了数字触发器,六路脉冲对称度高且不需要调整,又由于有相序检测电路,所以,现场调试一般不需要示波器即可完成。

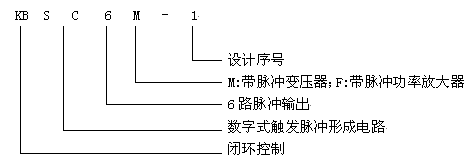

2.产品型号说明

3.适用电路
(1) 三相全控桥、半控桥(带中线)、双反星型晶闸管整流电路。
(2) 三相全控桥晶闸管有源逆变电路。
(3) 三相晶闸管反并联交流调压电路(主电路应为三相三线制)。
4.适用装置
(1) 各种交直流稳压、稳流电源。 (2) 电镀、电解、电冶炼电源。
(3) 蓄电池充放电电源。 (4) 交流相控调压器。
5.正常使用条件
(1) 海拔不超过1000m。
(2) 环境温度不低于-10℃,不高于+40℃。
(3) 空气最大相对湿度不超过90%(在相当于空气温度20±5℃时)。
(40 运行地点无导电及爆炸性尘埃,无腐蚀金属和破坏绝缘的气体或蒸汽。

(5) 无剧烈振动和冲击。
6.主要技术参数
(1) 主电路阀侧额定工作电压:380V(50HZ)。
(2) 交流供电电源:单相(18V+18V)/0.5A;18V/1.5A。
(3) 交流同步电源:三相四线、相电压10V/0.5A.
(4) 电压反馈信号:DC 12V 双端输入或单端输入。
(5) 电流反馈信号:DC 1V 双端输入或单端输入。
         DC 75mV 双端输入或单端输入(将R7*去掉)。
(6) 触发脉冲移相范围:整流运行α=0~150°。
           逆变运行β=30~90°,均为数字自动限位。
(7) 脉冲对称度:小于0.5°。
(8) 脉冲信号宽度:12°、双窄、间隔60°。
(9) 触发脉冲特性(KBSC6M-1)
1) 触发脉冲峰值电压:10V; 2) 触发脉冲最大电流:600mA。
(10) 脉冲信号输出特性(KBSC6F-1)
1) 脉冲信号电压:24V; 2) 最大灌电流;3A((可半联带MF-1脉冲分配板3块)

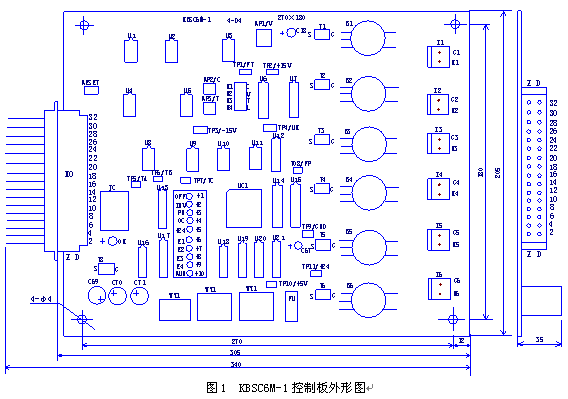

(11) 最大外形尺寸:305×205×35(mm3)(KBSC6M-1)参考图1。

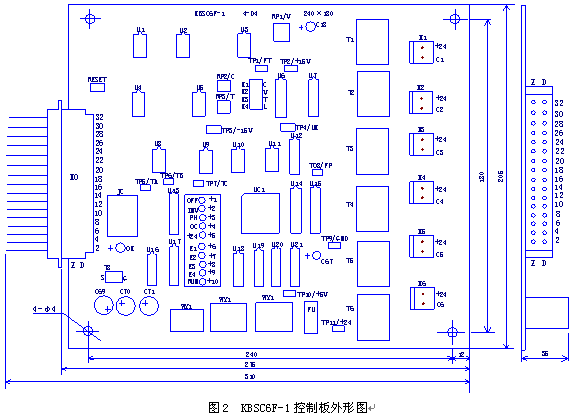

         275×205×35(mm3)(KBSC6F-1)参考图2。
(12) 故障信号输出:控制板在检测到故障信号时,输出一组接点信号,该接点容量为AC:48V/2A;DC:24V/2A。
7.控制板的接线端子与参数
(1) 主连接器X0

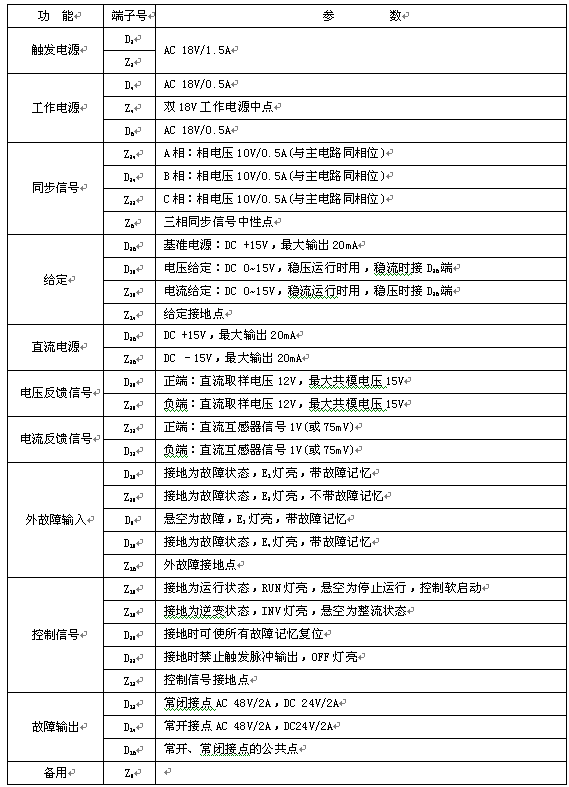

主连接器X0,共32线,端子号排列请参考图1、图2,各端子功能见表1。

表1

注释:当电流反馈信号为75mV时,将控制板内R7*去掉即可。

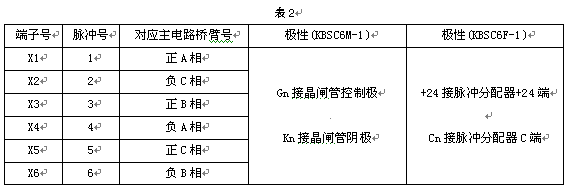

(2) 触发脉冲输出接线端子见表2。

8.主电路与同步变压器相位
(1) 当主电路为整流或有源逆变时,主电路与同步变压器应同相位,如主电路为ΔY/11,则同步变压器为Δ/Y-11。
(2) 当主电路为交流相控调压时。同步变压器接法为Y/Y-12。


9.工作状态及控制程序

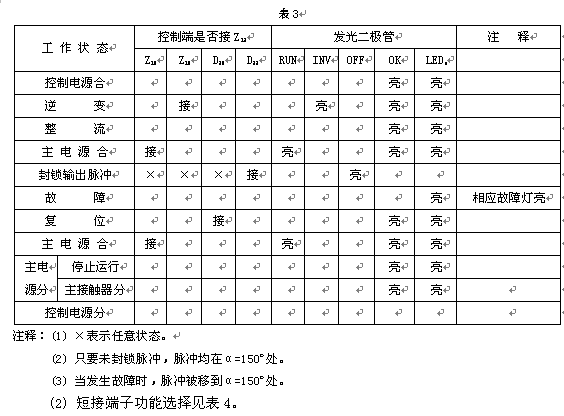

(1) 工作状态及控制程序见表3。

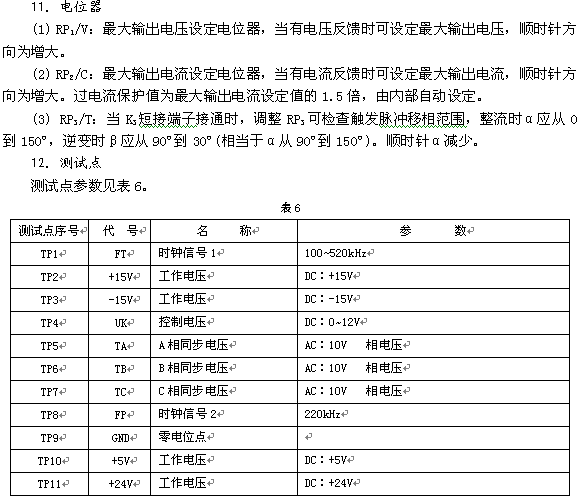

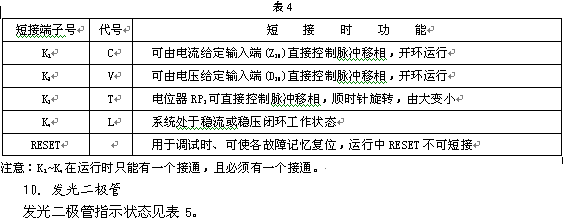

13.熔断器
  直流24V设有熔断器FU,当5号(+24)发光二极管不亮且TP11/+24点无直流24V时,应检查熔断器FU是否损坏,如损坏,应更换2A熔断器。
14.安装与连接
(1) 安装
  KBSC6M-1控制板包括连接器的最大外形尺寸见图1,KBSC6F-1控制包括连接器的最大外形尺寸见图2,安装时建议各方均留出20mm的空间。
(2) 连接
  主连接器用0.5mm2RV导线连接,焊接处套上塑料套管,以防碰线。电压反馈、电流反馈及电位器连接导线应分别用绞合线连接。
  触发脉冲连接导线应用0.7mm2RV导线连接。建议用不同颜色的导线表示极性。
  不同信号的接地点请按表1连接,以免相互干扰。
15.调试
(1) 本调试以整流电源现场调试为例。

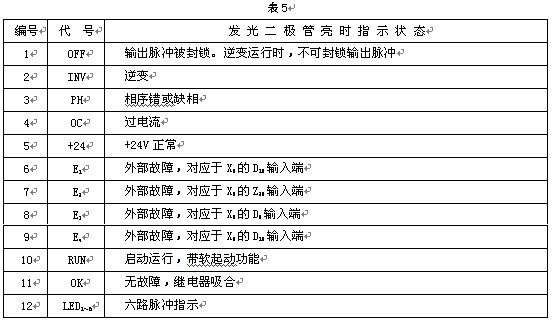

(2) 合控制电源,控制板上各发光二极管应指示正常。
(3) 控制板内部手动调节:将板上K3(T)短接,把板上电位器RP3/T逆时针旋到底,在空载下合主电路,顺时针调RP3,主电路直流电压应由小到大平稳变化,且不发生振荡,并大于额定电压,说明同步与主电路相位正确。
(4) 控制板外部手动开环调节:如是稳压电源将控制板上K2(V)短接;如是稳流电源,则将K1(C)短接,合主电路以后,调节外部给定电位器,主电路输出直流电压也应从零平稳变化到大于额定电压。
(5) 装置闭环自动调节:将控制板上K4(L)短接,带上适当负载,合主电路,装置进入闭环工作状态(稳流或稳压)。
(6) 有电压反馈时,调控制板上电位器RP1/V,可设定限压值。
(7) 调控制板上电位器RP2/C,可调整限流值。
(8) 带上负载,合主电路,调整控制板上电位器RP2/C设定限流值。
(9) 在闭环工作状态下,如果系统发生振荡,则可以调整PI调节器时间常数,电流环为R20、C11,电压环为R43、C23。一般情况下改变比例电阻或积分电容均可使系统稳定工作。
16.注意事项
(1) 晶闸管装置需要作绝缘测试时,请您从装置上取下控制板,否则可能造成控制板永久性损坏。
(2) 当电流反馈信号取自分流器时,电压反馈信号应在靠近分流器端取电压,并注意电流、电压反馈信号的极性。
(3) 当电流反馈信号取自分流器时,请将其中一端接到控制板Z14端,如图4中将31号线接到Z14端。
(4) 电流、电压反馈及给定电位器连接导线应分别用绞合线连接。
(5) 不同信号的接点请按表1连接,以免相互干扰。
(6) 内部电路及参数的更改,恕不另行通知。
(7) 如果在使用中造成控制板以外的零部件的损坏,本公司概不负责。
17.附件
(1) CH2-101-32ZR 插座 一件
(2) JT4-2 插头 六件
(3) 塑料套管 一米
(4) 使用说明书 一份
18.服务承诺
(1) 一年内免费维修。
(2) 免费提供技术咨询。
