KBSC3M-1三相晶闸管半控桥控制触发板

1.概述
  KBSC3M-1晶闸管半控桥控制触发板是在原KBSC6M-1控制触发板上简化而成,保留了主要特性,缩小体积。主要由电源、调节器、移相控制、脉冲形成、脉冲放大及脉冲变压器组成。BSC3M-1控制板,适用于各种晶闸管三相半控桥稳压、稳流电源。
2.主要技术参数
(1) 主电路阀侧额定工作电压:380V(50HZ)。
(2) 交流供电电源:双18V/0.5A;18V/1.5A。
(3) 交流同步电源:三相四线、相电压10V/0.5A.
(4) 电压反馈信号:DC 12V 双端输入或单端输入。
(5) 电流反馈信号:DC 1V 双端输入或单端输入。
         DC 75mV 双端输入或单端输入(将R7*去掉)。
(6) 触发脉冲移相范围:α=0~210°。
(7) 脉冲对称度:小于0.5°。
(8) 脉冲信号宽度:25°。
(9) 触发脉冲峰值电压:10V
(10) 触发脉冲最大电流:600mA。

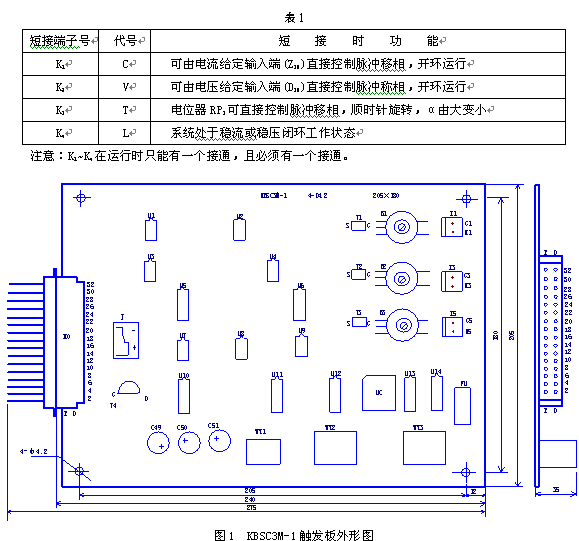

(11) 最大外形尺寸:275×205×35(mm3)参考图1。
(12) 故障信号接点容量:AC 48V/2A。
3.短接端子功能
短接端子功能选择见表1。

4.接线端子与参数

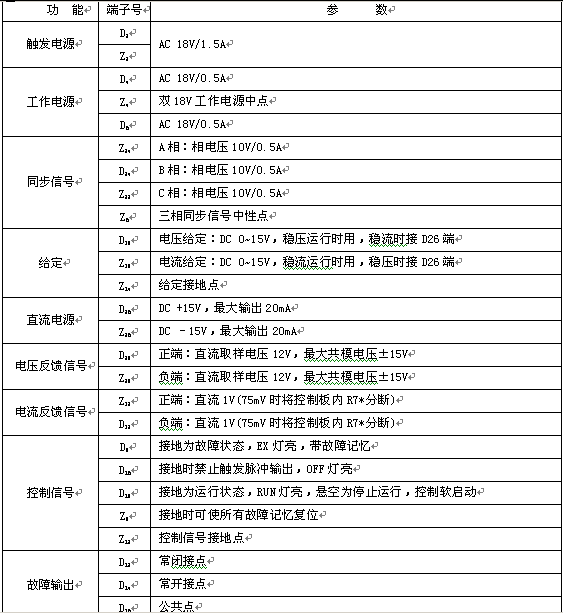

主连接器X0,共32线,端子号排列请参考图1,各端子功能见表2。

表2

5.主电路与同步变压器相位
同步电路与主电路应同相位,如主电路为Y/Δ-11,则同步变压器为Δ/Y-11,如图3所示。
6.发光二极管

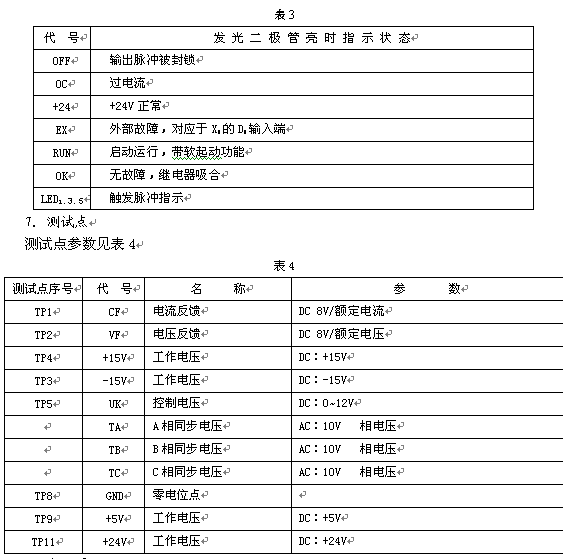

发光二极管指示状态见表3。

8.电位器
(1) RP1/C:最大输出电流设定电位器,在稳压状态时,短接Z24与Z30。调RP1可设定最大电流值,过电流保护值为最大电流设定值的1.5倍,由内部自动设定。
(2) RP2/V:最大输出电压设定电位器,在稳流状态时,短接D24与D30。
(3) RP3/T:当K3短接时,调整RP3可检查触发脉冲移相范围,整流时α应从0°到180°,顺时针α减少。
