KKSC6M-1三相开环过零触发控制触发板

1.概述
  KKSC6M-1三相开环过零触发控制触发板,采用过零触发调占空比方式,也可以采用相控方式,为了避免变压器负载的起动冲击电流,二种方式都具有软起动功能。当采用过零触发调占空比方式时,可以提高负载功率因数,减少设备的无功功率损耗。KKSC6M-1控制板可以和种自动化仪表配合使用,组成闭环控制系统。该控制适用于三相全控桥、双反星形整流电路及三相交流调压电路。三相交流调压时,负载可以是变压器或电阻炉。
2.主要技术参数
(1) 主电路阀侧额定工作电压:380V(50Hz)。
(2) 交流供电电源:单相(18V+18V)/0.5A;18V/1.5A。
(3) 交流同步电源:三相四线、相电压10V/0.5A。
(4) 给定电压信号:DC 4~20mA或1~5V 。
(5) 占空比周期:5S。
(6) 触发脉冲移相范围:整流运行α=0~150°;逆变运行β=30°~90°。
(7) 脉冲对称度:小于0.5°。
(8) 脉冲信号宽度:12°、双窄、间隔60°。
(9) 触发脉冲电压:10V;
(10) 触发脉冲最大电流:600mA。

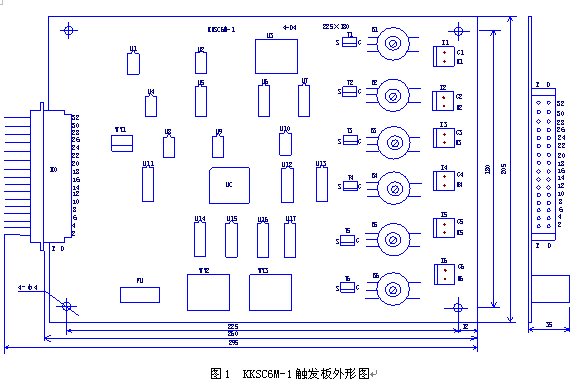

(11) 最大外形尺寸:295×205×35(mm3)参考图1。
3.主电路与同步电路相位
  同步电路与主电路应同相位,如主变压器为Y/Δ-11,则同步变压器为Δ/Y-11,如图3所示。如主电路为网侧三相交流调压,则同步变压器为Y/Y-12。
4.工作方式选择
(1) 占空比方式(过零触发):短接K1/P。
(2) 相控方式:短接K2/V。
5.电位器
(1) RP1/K:给定范围调整电位器,当给定为4~20mA时,调整RP2/K使占空比为0~1,当占空比为1时,TP1/UR测试点约为12V。
(2) RP2/UE:备用电位器。
6.接线端子与参数

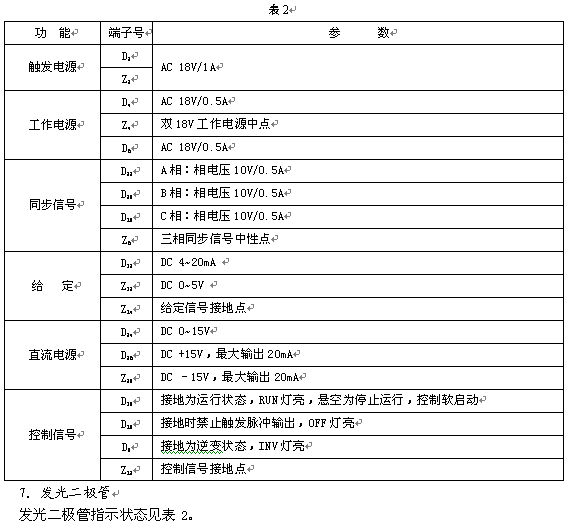

主连接器X0,共32线,端子号排列请参考图1,各端子功能见表1。
