KBC4M-1单相闭环控制触发板

1.概述
  KBC4M-1单相晶闸管控制触发板是在KBC2M-1触发板的基础上改进而成,可以控制单相全控桥进行有源逆变,而且可以控制软起动。板上有双并联PI调节器,锯齿波脉冲形成电路,直流工作电源及脉冲变压器,可以组合成稳压或稳流电源及蓄电池充放电电源。
2.主要技术参数
(1) 主电路阀侧额定工作电压:380V(50Hz)。
(2) 交流供电电源:单相(18V+18V)/0.5A。
(3) 电压反馈信号:DC 12V 单端输入。
(4) 电流反馈信号:DC 75mV。
(5) 脉冲移相范围:α=0~150°。
(6) 脉冲信号宽度:25°。
(7) 触发脉冲电压:10V;
(8) 最大脉冲电流:300mA。

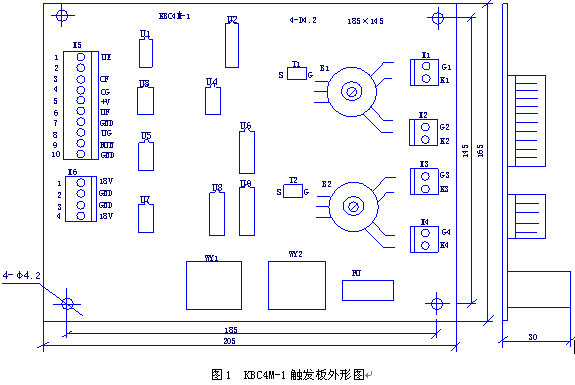

(9) 最大外形尺寸:205×165×30(mm3)参考图1。
3.电位器
(1) RP1:备用给定电位器。
(2) RP2、RP3:可分别调整输出脉冲的对称度。
(3) RP4:用户自备,电压给定电位器,当稳流时,调整RP4,可限制最大输出电压。
(4) RP5:用户自备,电流给定电位器,当稳压时,调整RP5,可限制最大输出电流。
4.起动控制端
利用起动控制端,可以产生软起动效果,停止时接接地端,起动时分断。
5.安装与连接
(1) 当电压给定端或电流给定端不用时,应接+15V。
(2) 当电压或电流反馈不用时,可悬空。
