KKC2M-1单相开环过零触发控制触发板

1.概述
  KKC2M-1单相开环过零触发控制触发板,采用过零触发调占空比方式,也可以采用相控方式,为了避免变压器负载的起动冲击电流,二种方式都具有软起动功能。当采用过零触发调占空比方式时,可以提高负载功率因数,减少设备的无功功率损耗。KKC2M-1控制板可以和各种自动化仪表配合使用,组成闭环控制系统。该控制板适用于单相半控桥整流电路及单相交流调压电路。单相交流调压时,负载可以是变压器或电阻炉。
2.主要技术参数
(1) 主电路阀侧额定工作电压:380V(50Hz)。
(2) 交流供电电源:双18V/1A。
(3) 给定电压信号:DC 4~20mA或1~5V 。
(4) 占空比周期:5S。
(5) 脉冲移相范围:α=0~180°。
(6) 脉冲信号宽度:25°。
(7) 触发脉冲电压:10V;
(8) 最大脉冲电流:300mA。

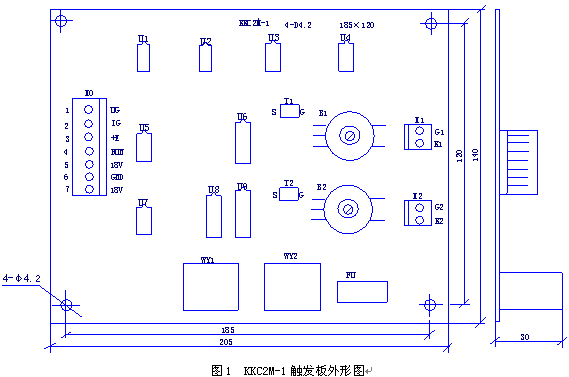

(9) 最大外形尺寸:205×140×30(mm3)参考图1。
3.短接端子功能
(1) K1/V短接为相控方式。
(2) K2/P短接为占空比方式(过零触发)。
4.电位器
(1) RP1/K:给定系数调整电位器,当给定为4~20mA时,调整RP1/K使占空比为0~1,当占空比为1,TP1/UR测试点约为12V。
(2) RP2、RP3:可分别调整输出脉冲的对称度。
