KZSC6M-2非独立弱磁直流调速控制触发板

1.概述
  KZSC6M-2非独立弱磁直流电机调速控制触发板,适用于他激直流电动机恒转矩调速和恒功率调速。主要由电源、给定积分器、速度调节器、电流调节器、电枢电势检测、移相控制、脉冲形成、脉冲放大及脉冲变压器组成。KZSC6M-2与KZC2M-2配合使用,可以完成对电动机电枢电路及励磁电路的非独立弱磁控制与触发。
2.适用电路
(1) 三相全控桥晶闸管整流电路。
3.主要技术参数
(1) 主电路阀侧额定工作电压:380V(50Hz)。
(2) 交流供电电源:单相(18V+18V)/0.5A;18V/1A。
(3) 交流同步电源:三相四线、相电压10V/0.5A
(4) 电流反馈信号:DC 2V 单端输入。
(5) 速度反馈信号:DC 5V 单端输入。
(6) 弱磁升速范围:1:2
(7) 控制精度及范围:
1) 直流测速机反馈:±0.5%,1:100(30转以上)。
2) 交流测速机反馈:±0.5%,1:100(100转以上)。
(8) 触发脉冲移相范围:α=0~150°。
(9) 脉冲对称度:小于0.5°。
(10) 脉冲信号宽度:12°、双窄、间隔60°;
(11) 触发脉冲电压:10V;
(12) 触发脉冲电流:600mA。
(13) 故障信号接点容量:AC:48V/2A。
(14) 最大外形尺寸:370×205×40(mm3)。
4.主电路与同步电路相位
  同步电路应与主电路同相位,如主变压器为Y/Δ-11,则同步变压器为Δ/Y-11,则同步变压器为Y/Δ-11。如主电路无变压器,则同步变压器为Y/Y-12。
5.控制板的接线端子与参数

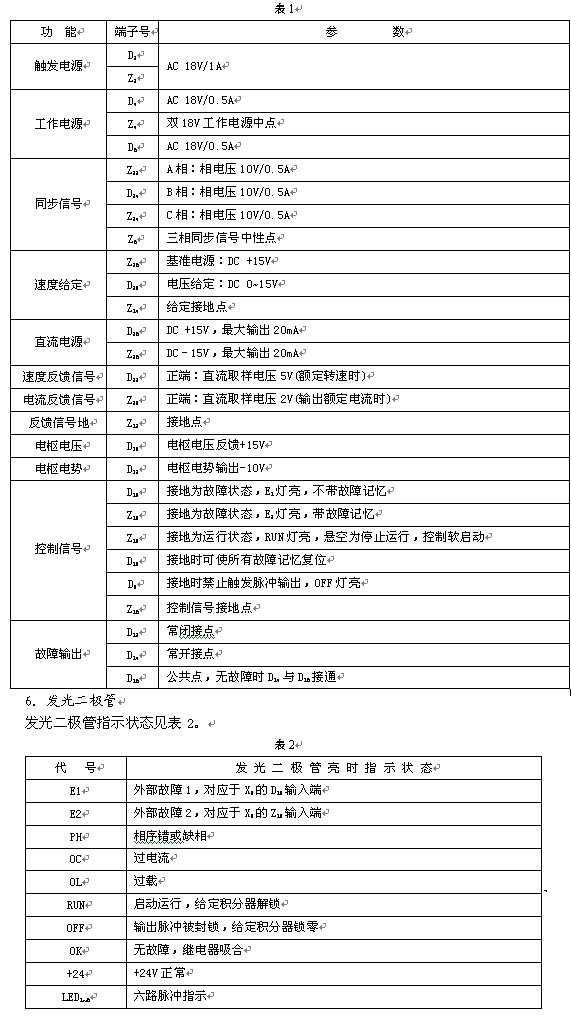

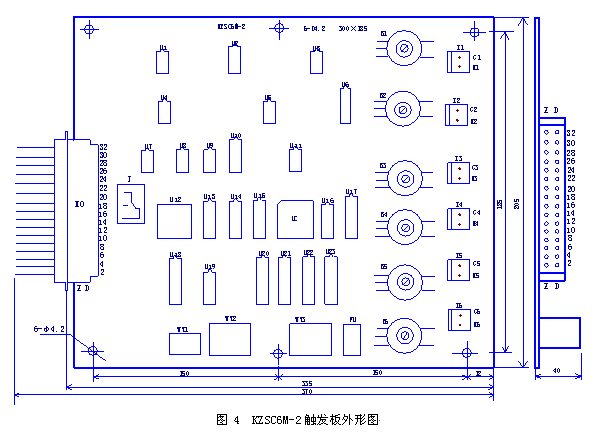

  主连接器X0,共32线,端子号排列请参考附图,各端子功能见表1。


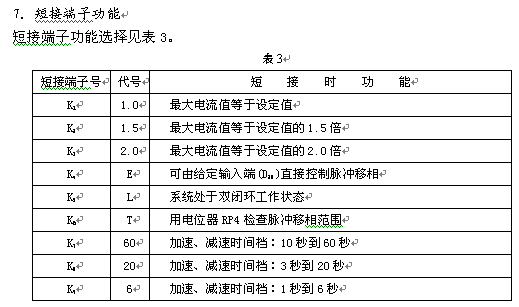

8.电位器
(1) RP1/C:电枢反电势设定电位器。
(2) RP2/V:电枢电压反馈量设定电位器。
(3) RP3/CF:电流反馈量设定电位器,当主电路为额定输出电流时,调RP3使测试点TP4为2V。
(4) RP4/T:当K6/T短接端子接通时,调整RP3可检查触发脉冲移相范围,α应从0°到150°,顺时针α减少。
(5) RP5/S:给定积分器时间常数设定电位器,配合K7~9调整,顺时针方向为时间延长。
(6) RP6/VS:速度调节器稳定度调节电位器。
(7) RP7/CS:电流调节器稳定度调节电位器。
(8) RP8/SD:速度反馈微分时间常数设定电位器。
(9) RP9/SV:速度反馈量设定电位器,可设定最高转速。
9.测试点

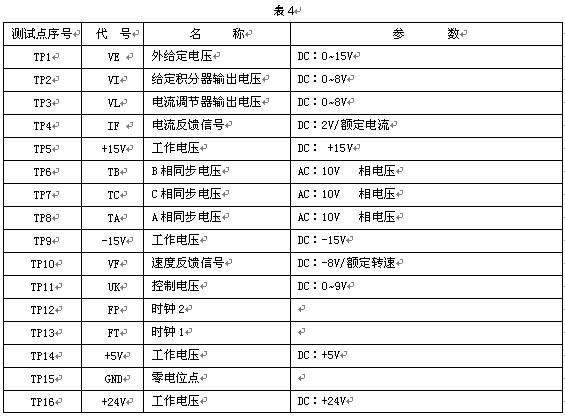

测试点参数见表4。

10.调试
(1) 合控制电源,控制板上各发光二极管指示应正常。
(2) 调KZC2M-2励磁板。
1) 将K1/T短接,连接好励磁电流反馈。
2) 调RP3/CG为零,调RP1/CL使励磁电流为允许最小值。
3) 顺时针调RP5/E到最大,调RP3/CG使励磁电流为额定值。
(3) 检查电枢回路同步电路与主电路相位关系,调KZSC6M-1板:
  将板上K6/T短接,将电位器RP4/T逆时针旋到底,带上适当电阻负载,合主电路,顺时针调RP4/T,主电路直流电压由小到大平稳变化,并且不发生跃变,说明同步与主电路相位正确。
(4) 反馈量调整:
1) 将控制板上K4/E短接,检查励磁,带电机负载。
2) 合主电路,调节外部给定电位器,电机转速应能从零变化到额定转速,保持电机在适当转速。
3) 调整速度反馈量电位器RP9/SF,测量TP10/VF点电压,对应电机额定转速为-4V。
4) 调整电流反馈量电位器RP3/CF,测量TP4/IF点电压,对应电机额定电流为2V。
(5) 装置闭环状态调节:
1) 将控制板上K5/L短接,装置进入闭环工作状态。
2) 选择控制板上K1、K2、K3短接,可限制电机最大电流。
3) 根据电机大小选择K7、K8、K9短接,将RP5/S旋至中部。
4) 合主电路,合起动,调速度给定电位器。
5) 调节RP6/VS、RP7/CS、RP8/SD电位器,可改变电机转速的响应速度及稳定性。
(6) 电动机反电势调整:
1) 将电位器RP1/C逆时针旋到底。
2) 将电机调到额定转速,调RP2/V,使输出端D32为-8V。
3) 加大电机负荷,调RP1/C,使输出端D32保持为-8V。
(7) 调弱磁升速:
1) 将电机调到额定转速。
2) 调KZC2M-2板RP5/E,使励磁电流为额定值的95%。
3) 加大速度给定,电机应进入弱磁升速。
11.注意事项
(1) 注意电流、电压反馈信号的极性。
(2) 电流、电压反馈及给定电位器连接导线应分别用绞合线连接。
(3) 不同信号的接地点请按表2连接,以免相互干扰。
