KZC2M-2单相直流调速控制触发板

1.概述
   KZC2M-2单相直流调速控制触发板既可以用于单相直流调速系统中,也可以用于非独立弱磁升速直流调速系统的励磁控制部分。该系统由速度环、电流环、脉冲形成电路,直流工作电源及脉冲变压器组成。
2.主要技术参数
(1) 主电路阀侧额定工作电压:380V(50Hz)。
(2) 交流供电电源:单相(18V+18V)/0.5A。
(3) 电流反馈信号:DC 2V 单端输入。
(4) 速度反馈信号:DC 5V 单端输入;DC 75mV 单端输入(将R2分断)。
(5) 触发脉冲移相范围:α=0~150°。
(6) 脉冲信号宽度:25°;
(7) 触发脉冲电压:10V;
(8) 触发脉冲电流:300mA。

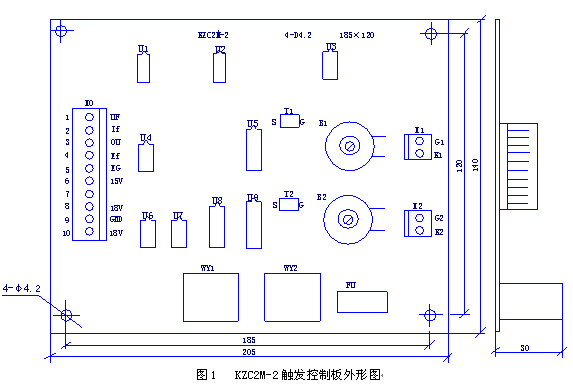

(9) 最大外形尺寸:205×145×30(mm3)参考图1。
3.电位器
(1) RP1/CL:调整最小励磁电流。
(2) RP2/VS:速度环积分时间常数调节。
(3) RP3/CG:最大电流限定电位器。
(4) RP4/CS:电流环积分时间常数调节。
(5) RP5/E:内给定电位器。
4.短接端子功能:
(1) K1/T:短接为内给定方式。
(2) K2/L:短接为外给定方式。
5.安装与连接
(1) 当用于单相直流调速系统时,RP1/CL应旋到零位。
(2) 当电流反馈为75mV时,应分断电阻R2。
