KFSC6M-1充放电控制触发板

1.概述
  KFSC6M-1充放电控制触发板是在原KBSC6M-1触发板的基础上改进而成。在原有功能的基础上又增加了电流、电压给定积分器待功能,进一步减少了主电路在各种操作状态下的电流冲击。提高了放电时的可靠性,该板可以广泛用于各种晶闸管稳压、稳流电源。
该控制板调试极为方便,大多数参数的设定都由电路内部自动设定,需要用户调整的电位器只有最大电压及最大电流的设定,所以具有极强的通用性和互换性。KFSC6M-1板与KBSC6M-1板接线端子基本兼容。KFSC6M-1板只减少了二个外故障输入端。
2.适用电路
(1) 三相全控桥晶闸管整流电路。
(2) 三相全控桥晶闸管有源逆变电路。
(3) 三相晶闸管反并联交流调压电路(主电路应为三相三线制)。
3.适用装置
  主要用于蓄电池充放电电源装置。也可用于各种交直流稳压、稳流电源、电镀、电解、电冶炼、电加热电源及交流相控调压器。
4.主要技术参数
(1) 主电路阀侧额定工作电压:380V(50Hz)。
(2) 交流供电电源:单相(18V+18V)/0.5A;18V/1.5A。
(3) 交流同步电源:三相四线、相电压10V/0.5A。
(4) 电压反馈信号:DC 12V 双端输入或单端输入。
(5) 电流反馈信号:DC 1V 双端输入或单端输入;DC 75mV 双端输入或单端输入(将R7*分断)。
(6) 触发脉冲移相范围:整流运行α=0~150°;逆变运行β=30°~90°。
(7) 脉冲对称度:小于0.5°。
(8) 脉冲信号宽度:12°、双窄、间隔60°。
(9) 触发脉冲电压:10V;
(10) 触发脉冲最大电流:400mA。
(11) 软起动时间:5S。
(12) 最大外形尺寸:345×205×35(mm3)。
(13) 故障信号接点容量:AC:48V/2A。
5.接线端子与参数

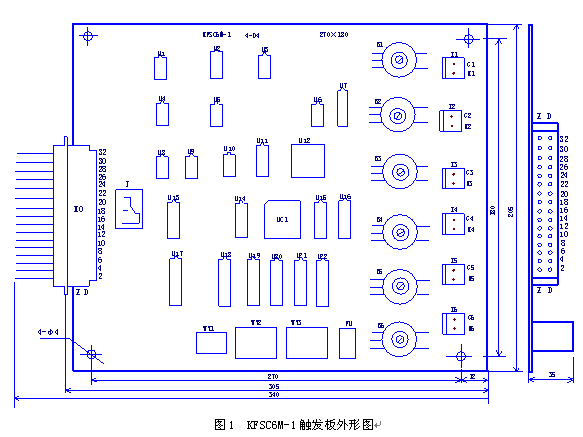

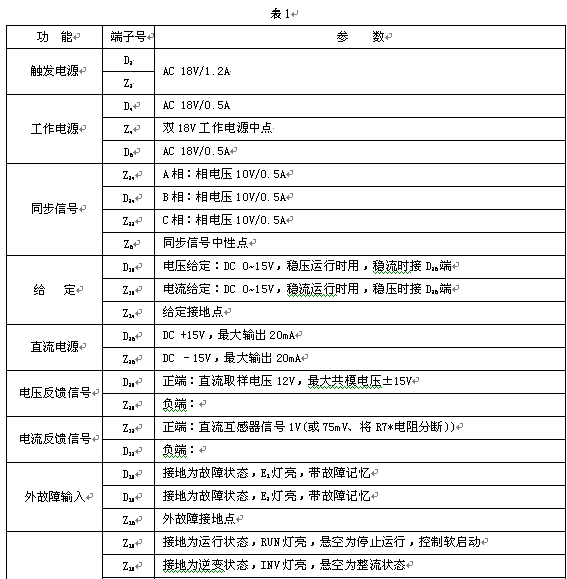

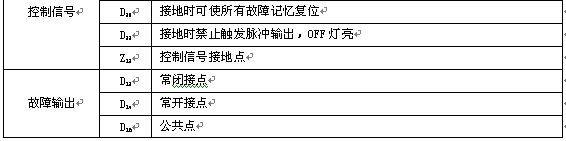

  主连接器X0,共32线,端子号排列请参考图1,各端子功能见表1。


6.主电路与同步变压器相位
  主电路与同步变压器应同相位,如主电路为11点,则同步变压器为Δ/Y-11;当主电路为交流相控调压12点时。同步变压器接法为Y/Y-12。

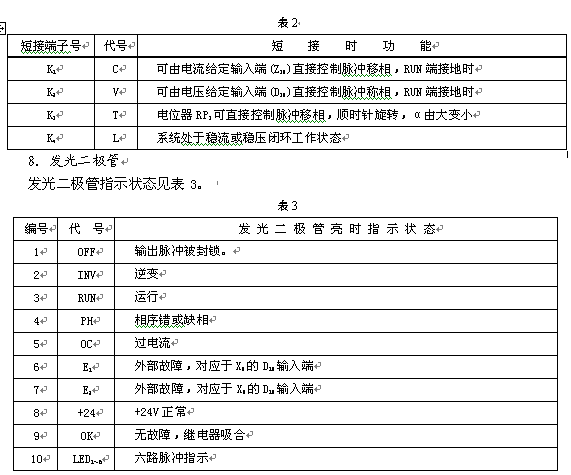

7.短接端子功能选择见表2。

9.电位器
(1) RP1/V:最大输出电压设定电位器,当有电压反馈时可设定最大输出电压,顺时针方向为增大。
(2) RP2/C:最大输出电流设定电位器,当有电流反馈时可设定最大输出电流,顺时针方向为增大。过电流保护值为最大输出电流设定值的1.5倍,由内部自动设定。
(3) RP3/T:当K3短接端子接通时,调整RP3可检查触发脉冲移相范围,整流时α应从0到150°,逆变时β应从90°到30°(相当于α从90°到150°)。顺时针α减少。
10.测试点

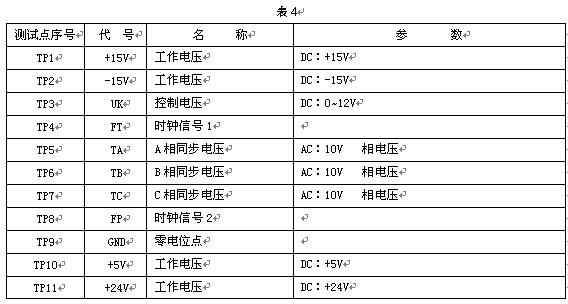

  测试点参数见表4。

11.调试
(1) 合控制电源,控制板上各发光二极管应指示正常。
(2) 控制板内部手动调节:将板上K3(T)短接,把板上电位器RP3/T逆时针旋到底,带上适当负载,合主电路。顺时针调RP3,主电路直流电压应由小到大平稳变化,且不发生振荡,并大于额定电压,说明同步与主电路相位正确。
(3) 控制板外部手动开环调节:如是稳压电源,将控制板上K2(V)短接;如是稳流电源,则将K1(C)短接,合主电路以后,调节外部给定电位器,主电路输出直流电压也应从零平稳变化到大于额定电压。
(4) 装置闭环自动调节:将控制板上K4(L)短接,带上适当负载,合主电路,装置进入闭环工作状态(稳流或稳压)。
(5) 有电压反馈时,调控制板上电位器RP1/V,可设定限压值。
(6) 有电流反馈时,调控制板上电位器RP2/C,可调整限流值。
(7) 在闭环工作状态下,如果系统发生振荡,则可以调整PI调节器时间常数,电流环为R20、C11,电压环为R43、C23。一般情况下改变比例电阻或积分电容均可使系统稳定工作。
(8) 在逆变状态下合主电路,装置进入逆变稳流工作状态。
12.注意事项
(1) 当电流反馈信号取自分流器时,电压反馈信号应在靠近分流器端取电压,并注意电流、电压反馈信号的极性。
(2) 当电流反馈信号取自互流器时,电压反馈信号直接取自直流侧时,还应将电压反馈信号负端D28接控制板地Z2端。
(3) 为防止主电路合闸冲击,控制板应先通电,主电路后通电,主电路通电时或通电后合运行端。
