KHSC6M(F)-1化工电解电源控制触发板

1.概述
  KHSC6M-1、KHSC6F-1化工电解用晶闸管整流电源控制触发板是在原KBSC6M-1触发板的基础上改进而成。在原有功能的基础上又增加了电流、电压给定积分器、外部开环给定等功能,进一步减少了主电路在各种操作状态下的电流冲击,提高了设备运行时的可靠性。KHSC6F-1触发板与MF-4脉冲放大器配合使用,可并联触发多只2500A晶闸管,装置容量可达数万安培。
  该控制板调试极为方便,触发器部分不需调整,大多数参数的设定都 由电路内部自动设定,所以具有极强的通用性和互换性。
2.适用电路
(1) 三相全控桥晶闸管整流电路。
(2) 三相双反星形晶闸管整流电路。
3.适用装置
  主要用于化工电解电源装置。也可用于各种交直流稳压、稳流电源、电冶炼、电加热电源及交流相控调压器。
(5) 无剧烈振动和冲击。
4.主要技术参数
(1) 主电路阀侧额定工作电压:380V(50HZ)。
(2) 交流供电电源:单相(18V+18V)/0.5A;18V/1.2A。
(3) 交流同步电源:三相四线、相电压10V/0.5A.
(4) 电压反馈信号:DC 12V 双端输入或单端输入。
(5) 电流反馈信号:DC 1V 双端输入或单端输入。
DC 75mV 双端输入或单端输入(将R7*去掉)。
(6) 触发脉冲移相范围:整流运行α=0~150°。
(7) 脉冲对称度:小于0.5°。
(8) 脉冲信号宽度:20°、双窄、间隔60°。
(9) 触发脉冲特性(KHSC6M-1)
1) 峰值电压:10V; 2) 最大电流:600mA。
(10) 脉冲信号输出特性(KHSC6F-1)
1) 峰值电压:24V; 2) 最大灌电流;600mA。
(11) 软起动时间:5~15S。
(12) 最大外形尺寸:340×205×35(mm3)(KHSC6M-1)。
          310×205×35(mm3)(KHSC6F-1)。
(13) 故障信号接点容量:AC 48V/2A。
5.主电路与同步电路相位
  主电路与同步电路应同相位,当主变压器接法为11点时,同步变压器为Δ/Y-11。
6.发光二极管

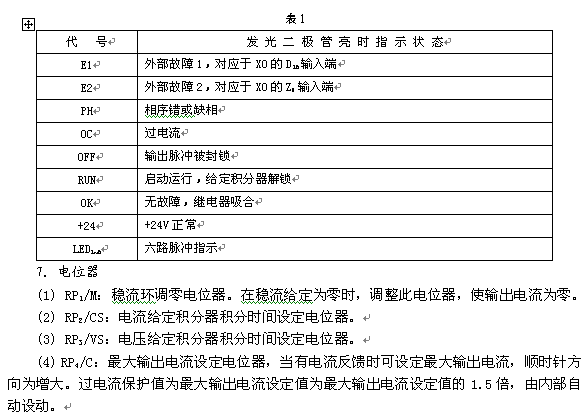

  发光二极管指示状态见表1。


8.接线端子与参数

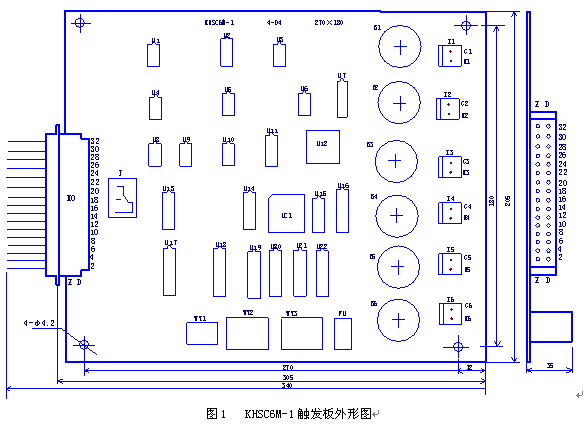

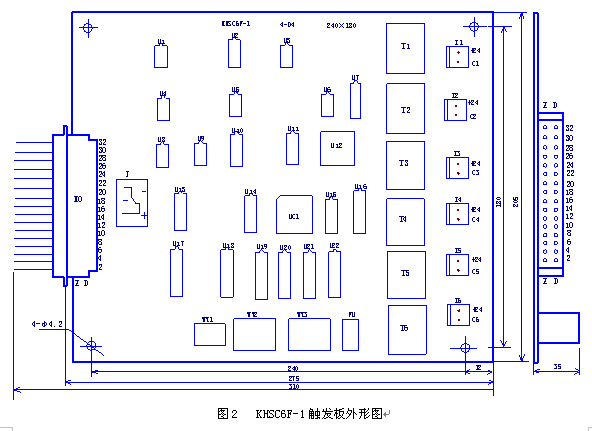

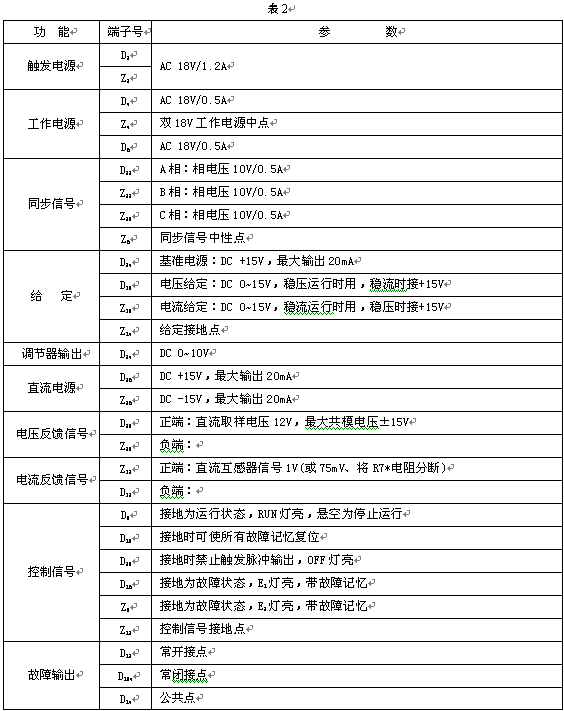

  主连接器X0,共32线,端子号排列请参考图1,各端子功能见表2。

9.测试点

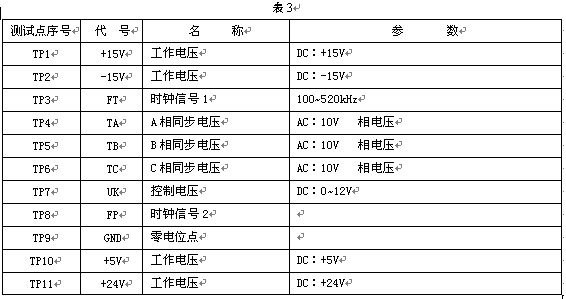

  测试点参数见表3。

10.调试
(1) 将控制板上RP1~RP4电位器旋至中间位置,合控制板电源,控制板上各发光二极管指示应正常。
(2) 开环手动调节:将板外K1开关旋到手动位置,调节给定电位器RP11为零给定,带上适当负载,合主电路。调节给定电位器RP11,测试点TP7/UK电压应从0~12V变化,主电路直流电压应由小到大平稳变化,中间不发生跳变,说明同步电路与主电路相位关系正确。
(3) 闭环稳压调节:将板外K1开关旋到自动位置,K2开关旋到稳压位置,带上适当负载,合主电路,合起动,合起动端,装置进入稳压工作状态。检查各晶闸管是否导通。
(4) 闭环稳流调节:将板外K1开关旋到自动位置,K2开关旋到稳流位置,带上额定负载,合主电路,合起动端,装置进入稳流工作状态。当给定为零时,调板内RP1/M调零电位器,使主电路电流为零。调板内RP4/C限流电位器,可限制主电路最大输出电流。检查各晶闸管均流状况。
(5) 在闭环工作状态下,如果系统发生振荡,可以调整PI调节器时间常数,电流环为R26、C12,电压环为R43、C18。一般情况下改变比例电阻或积分电容均可使系统稳定工作。
11.注意事项
(1) 当电流反馈信号取自分流器时,电压反馈信号应在靠近分流器端取电压,并注意电流、电压反馈信号的极性,还应将电流反馈信号端D32接地Z14端。
(2) 当电流反馈信号取自互感器,电压反馈信号直接取自直流侧时,还应将电压反馈信号端Z28接控制板地Z14端。
(3) 为防止主电路合闸冲击,控制板应先通电,主电路后通电,主电路通电时或通电后合控制板起动端。
