KMF-4脉冲放大器

1.概述
   KMF-4脉冲放大器主要用于一个桥臂中有多只晶闸管并联的场合。该脉冲放大器采用ABS外壳,环氧树脂封闭封装,独立供电,强脉冲放大。具有可靠性高、防震、防潮、输入驱动功率小、响应速度快、前沿陡度好等特点,与KHSC6F-1控制触发板配合使用,可并联触发多只2500A晶闸管,装置容量可达数万安培。电路工作原理参考图4。当G、K端接晶闸管门极,有脉冲电流时,发光二极管LM亮。
2.主要技术参数
(1) 供电电源:AC 9V/0.5A。
(2) 输入信号特性:24V/20mA。
(3) 额定隔离电压:380V/50Hz。
(4) 触发脉冲电压:10V。
(5) 强触发脉冲电流:2A。
(6) 触发脉冲平均电流:500mA。
(7) 触发脉冲前沿上升时间:<1μS。

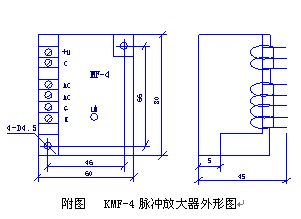

(8) 最大外形尺寸:80×60×45(mm3)参考附图。
