KMF-7、8脉冲分配器

1.概述
   KMF-7、8脉冲分配器采用ABS外壳,环氧树脂封装。具有可靠性高、防震、防潮、前沿陡度好、隔离电压高等特点。MF-7脉冲分配器可配本公司各种双窄脉冲触发板使用。MF-8脉冲分配器可配本公司各种宽脉冲触发板使用,接线方式参考上图2。
2.主要技术参数
(1) 输入信号特性:24V/0.5A、双窄15°、不调制(KMF-7)。
         24V/0.3A、90°、30kHz调制(KMF-8)。
(2) 额定隔离电压:3000V/50Hz。
(3) 触发脉冲峰值电压:10V。
(4) 触发脉冲最大电流:1A (KMF-7);400mA (KMF-8)。

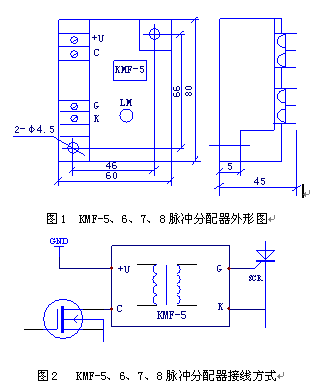

(5) 最大外形尺寸:80×60×45(mm3)参考上图1。
