电源与同步变压器

1.概述
  电源与同步变压器均采用R型铁芯变压器,R型铁芯由优质高磁通密度硅钢带制成,具有体积小、重量轻、漏磁小、无噪音等一系列优点。在高级仪器仪表中已广泛采用。为了提高整机质量,本公司推荐使用R型铁芯变压器。与控制板配套的电源及同步变压器已定型生产。系列规格见下表。

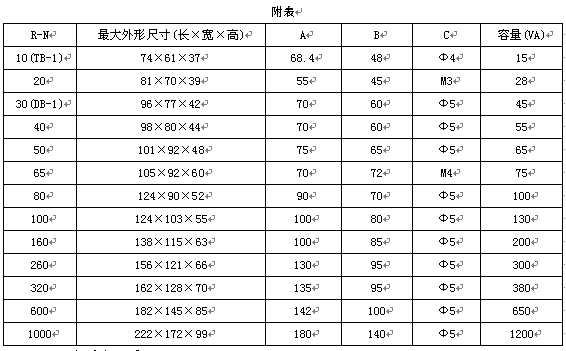

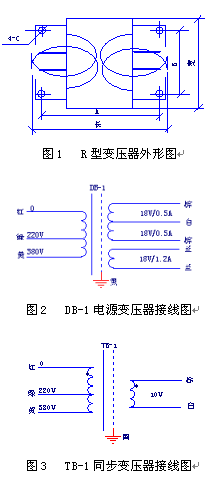

2.R型铁芯变压器外形见图1,尺寸如附表(单位为mm)

3.DB-1电源变压器
  电源变压器采用R-30型铁芯,绕组及容量见图2,可以与单相及三相控制触发板配套使用。
4.TB-1同步变压器
  TB-1同步变压器采用R-10型铁芯,绕组及同相位端见图3,三相同步电源由三只TB-1组成,可以与三相控制触发板配套使用。
