KBC2M-1单相晶闸管控制触发板

1.概述
  KBC2M-1单相晶闸管控制触发板具有线路简练,调试方便,运行可靠等特点,双并联PI调节器,锯齿波脉冲形成电路,带直流工作电源及脉冲变压器,适用于单相半控桥整流电路,具有稳压或者稳流功能,当稳压时具有限流功能,当稳流时具有限压功能。
2.主要技术参数
(1) 主电路阀侧额定工作电压:380V(50Hz)。
(2) 交流供电电源:单相(18V+18V)/0.5A。
(3) 电压反馈信号:DC 12V单端输入。
(4) 电流反馈信号:DC 75mV单端输入。
(5) 脉冲移相范围:α=0~180°。
(6) 脉冲信号宽度:25°。
(7) 脉冲峰值电压:10V。
(8) 脉冲最大电流:300mA。

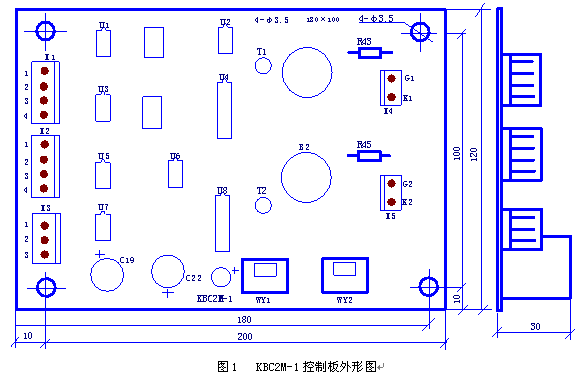

(9) 最大外形尺寸:200×120×35(mm3)参考图1。
3.电位器
(1) RP1、RP2:可调整输出脉冲的对称度;
(2) RP3:用户自备,电压给定电位器,当稳流时,调整RP3,可限制最大输出电压;
(3) RP4:用户自备,电流给定电位器,当稳压时,调整RP4,可限制最大输出电流。
4.安装与连接
(1) 当电压给定或电流给定端不用时,应接+15V。
(2) 当电压或电流反馈端不用时,可悬空。

5.注意事项
(1) 晶闸管装置需要作绝缘测试时,请您从装置上取下控制板,否则可能造成控制板永久损坏。
(2) 由于电流反馈信号取自分流器,电压反馈信号应在靠近分流器端取电压,并注意电流、电压反馈信号的极性。
(3) 电流、电压反馈及给定电位器连接导线应分别用绞合线连接。
(4) 内部电路及参数的更改,恕不另行通知。
(5) 如果在使用中造成控制板以外的零部件的损坏,本公司概不负责。
6.附件
(1) JT4-3 插头 三件
(2) JT4-4 插头 二件
(3) 使用说明书 一份
7.服务承诺
(1) 一年内免费维修。
(2) 免费提供技术咨询。
