KRSC6M-1、KRSC6F-1软起动控制触发板

1.概述
  该控制板主要用于三相晶闸管反并联交流相控调压电路,可实现交流电动机软起动,减少交流电动机直接起动时对电网及机械设备的冲击。KRSC6M-1板带输出脉冲变压器,可直接触发1000A晶闸管。KRSC6F-1板只带脉冲功率放大器而不带脉冲变压器,可与本公司生产的高压脉冲分配器配合使用,组成高压软起动系统。
2.主要技术参数
(1) 主电路阀侧额定工作电压:380V(50Hz)。
(2) 交流供电电源:单相(18V+18V)/0.5A;18V/1.5A。
(3) 交流同步电源:三相四线、相电压10V/0.5A
(4) 电压反馈信号:DC 2V或三相AC 100mA。
(5) 触发脉冲移相范围:整流运行α=0~150°。
(6) 脉冲对称度:小于0.5°。
(7) 脉冲信号宽度:12°。
(8) 触发脉冲峰值电压:10V(KRSC6M-1),24V(KRSC6F-1)。
(9) 触发脉冲最大电流:400mA。
(10) 故障信号输出接点容量:AC:48V/2A。
(11) 起动完成信号输出接点容量:AC:48V/2A。

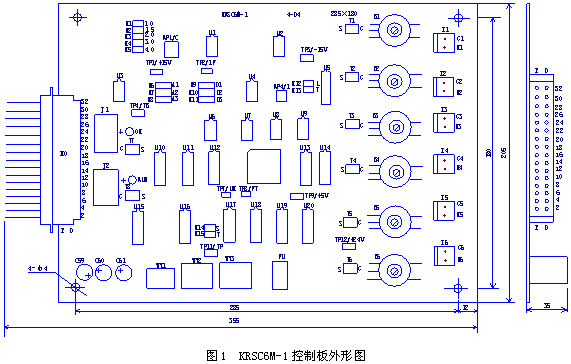

(12) 最大外形尺寸:355×205×40(mm3)(KRSC6M-1)参考图1。

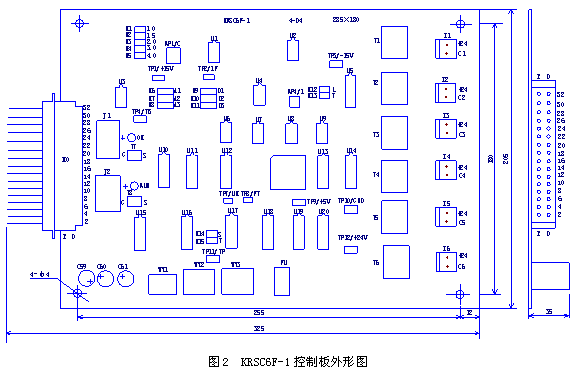

          325×205×40(mm3)(KRSC6F-1)参考图2。
3.主电路与同步变压器相位
  当主电路为三相晶闸管反并联交流电动机软起动电路时,同步变压器为Y/Y-12接法(如图4),同步变压器原、副边均为三相四线。
4.电位器
(1) RP1/C:电流反馈系数设定电位器。接通K1短接端子,当主电路为额定电流时,调整RP1电位器,使TP2/IF点为2V。
(2) RP4/T:K13短接端子接通时,调整RP4检查触发脉冲称相范围,顺时针时α应从150o到0o,即交流电压由小到大。
5.控制板的接线端子与参数
(1) 主连接器X0

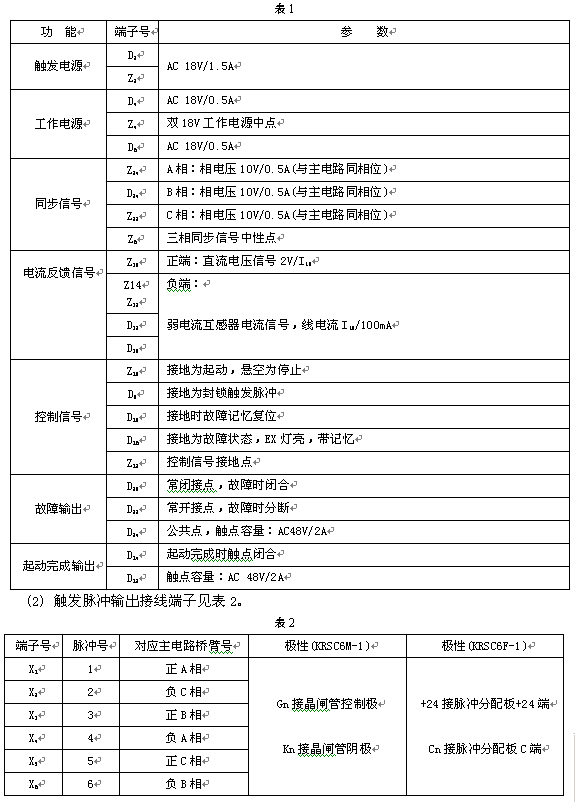

主连接器X0,共32线,端子号排列请参考图1、图2,各端子功能见表1。


7.发光二极管

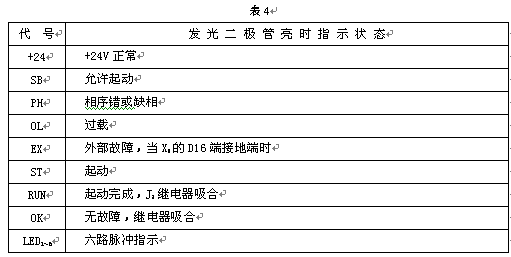

发光二极管指示状态见表4

8.调试
(1) 当控制板通电后,各发光二极管应指示正常。
(2) 将K13/T短接,调节电位器RP4,脉冲移相范围应在0~150o。
(3) 各触发脉冲与主电路晶闸管的相位关系必须正确。
(4) 将K13/T短接,将电位器RP4逆时针旋转到底。
(5) 带假负载,合主电路,顺时针缓慢调节RP4,用万用表分别测量三相电压,三相电压应从0~380V变化,中间不应有跳变现象,否则说明相位或者相序不正确。
(6) 带电机,合主电路,顺时针缓慢调节RP4,电动机应平稳加速到全速。
(7) 调RP1/C电位器,当电动机为额定电流时,TP2点的直流电压应为2V。

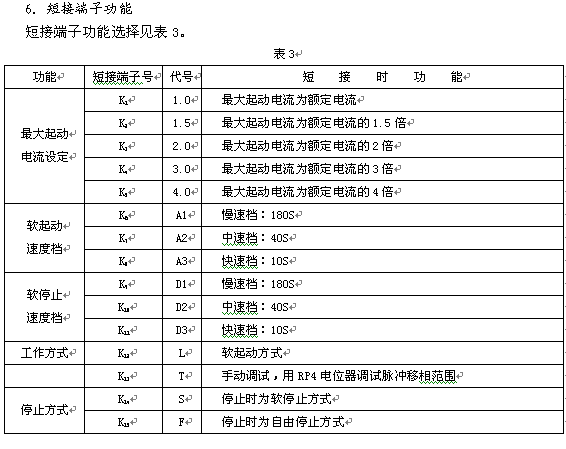

(8) 建议采用限流软起动,短接K8/A3。(如采用电压斜坡软起动,应根据电动机惯量大小短接K6、K7、K8)。
(9) 将K12/L短接,使控制板处于软起动工作状态。
(10) 设定最大起动电流倍数,建议初次设定为二倍,短接K3/2.0。
(11) 合主电路,进行软起动操作。
(12) 根据起动情况,调整起动电流倍数。
(13) 建议采用电动机自由停车方式,将K15/F短接。(如果选择软停车,将K14/S短接,还应根据电动机惯量大小短接K9、K10、K11)。
9.注意事项
(1) 控制板先通电,主电路后通电。
(2) 晶闸管装置需要作绝缘测试时,请您从装置上取下控制板,否则可能造成控制板永久性损坏。
(3) 电流反馈信号连接导线应分别用绞合线连接。
(4) 不同信号的接点请按表1连接,以免相互干扰。
(5) 如果需要改变电动机转向,只能改变电动机的连线端,而不能改变总的进线端。
(6) 内部电路及参数的更改,恕不另行通知。
(7) 如果在使用中造成控制板以外的零部件的损坏,本公司概不负责。
10.附件
(1) CH2-101-32ZR 插座 一件
(2) JT4-3 插头 六件
(3) 塑料套管 一米
(4) 使用说明书 一份
11.服务承诺
(1) 一年内免费维修。
(2) 免费提供技术咨询。
