TH201交流三相缺相或错相保护集成电路



  交流三相电源相序检测厚膜电路TH201是专门为了解决三相交流电源的相序是否正确,判别当三相电源真正缺相或错相能对系统可靠的保护。它可以方便地用于三相交流电机调速系统的缺相或错相保护电路,亦可用于其它需要进行三相工作检测及保护(如电力系统供配电)系统,还可以用于三相交流电机或变压器的起动回路中,防止因电机或变压器缺相长期运行发热烧坏。

1.引脚排列、各引脚名称、功能及用法

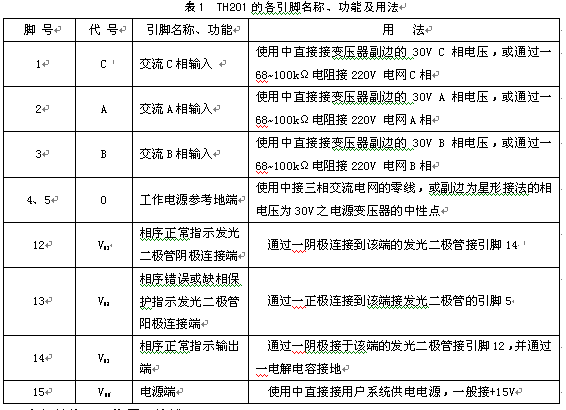

  TH201的封装形式及引脚排列如图1所示,它采用单列直插式标准15引脚厚膜集成电路封装。各引脚的名称、功能及用法如表1所列。

图1 TH201的引脚排列示图


2.内部结构及工作原理简述

  TH201的内部结构及工作原理如图24-2所示。其工作原理可简述如下:来自三相交流电源的三相交流信号经取样电路降压并处理后,变为直流电压送给缺相、错相及相序鉴别电路。一旦相序正确且不错相,则这两个电路输出一种状态;如缺相或错相,则上述两种电路输出另一种状态。这两种状态之一通过功放电路输出相应的状态,带动指示灯或继电器进行保护。

图2 TH201的内部结构及工作原理示图

3.应用技术

(1) 使用状况说明

  TH201应用中,在三个交流输入端外接三个68~100kΩ的电阻(功率1/2W)后接入三相四线制380V,或直接接三相30V(有效值)测其相序。使用中应把脚4接三相交流电源的零线,脚5接控制电源的地,脚4与脚5相连。当三相相序正常或不缺相时,脚14输出高电平,脚13为低电平,接于脚14与地之间的发光二极管亮;当三相缺一相、两相或三相相序接错时,则脚14输出低电平,接于脚13和12之间的发光二极管亮,同时脚14输出的低电平信号经外电路带动继电器或封锁脉冲。

(2) 典型应用接线

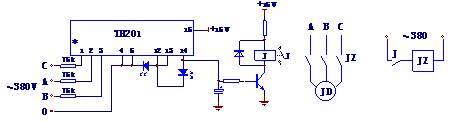

  图3给出了TH201用于三相380V系统中作为缺相或错相保护的电路原理图。图中TH201输出直接带动晶体管经功放后带动继电器,一旦发生错相或缺相则继电器动作分断主电路。

图3 TH201直接用于三相交流电机缺相运行保护系统示图

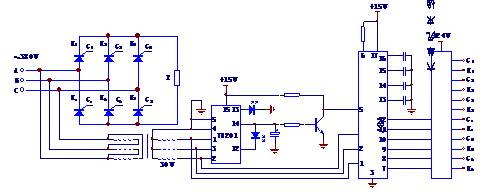

  图4给出了TH201经三相隔离降压变压器用于三相晶闸管整流系统中的原理示图。这里TH201的输出经电平匹配后直接接TC787的脉冲封锁端,一旦发生缺相或错相,则TH201的保护电路动作,封锁掉TC787的输出脉冲。

  图4 TH201经三相隔离降压变压器后用于三相晶闸管整流系统的进行缺相或错相保护原理示图
