KDSC6M-1稳压稳流电源控制触发板

1.概述
   KDSC6M-1稳压稳流电源控制触发板主要由给定积分器、调节器、触发器、脉冲变压器及直流电源组成。主要用于各种三相晶闸管交直流稳压、稳流电源、电镀电源、电加热电源及交流相控调压器。
2.主要技术参数
(1) 主电路阀侧额定工作电压:380V(50Hz)。
(2) 交流供电电源:单相(18V+18V)/0.5A;18V/1.2A。
(3) 交流同步电源:三相四线、相电压10V/0.5A。
(4) 电压反馈信号:DC 12V。
(5) 电流反馈信号:DC 1V;DC 75mV (将R7*分断)。
(6) 触发脉冲移相范围:整流运行α=0~150°。
(7) 脉冲对称度:小于0.5°。
(8) 脉冲信号宽度:12°、双窄、间隔60°。
(9) 触发脉冲电压:10V;
(10) 触发脉冲最大电流:400mA。
(11) 最大外形尺寸:280×205×35(mm3)。
3.发光二极管

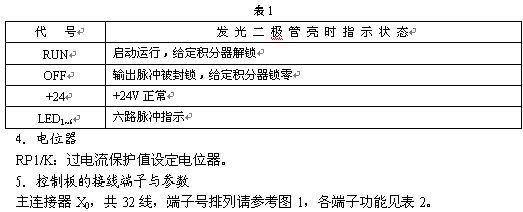

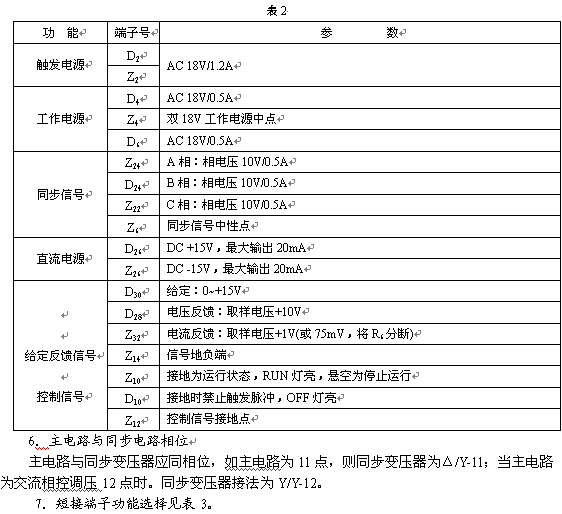

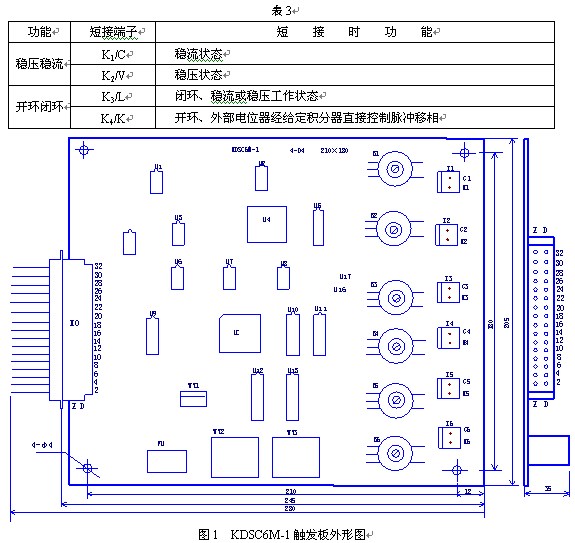

发光二极管指示状态见表1。
